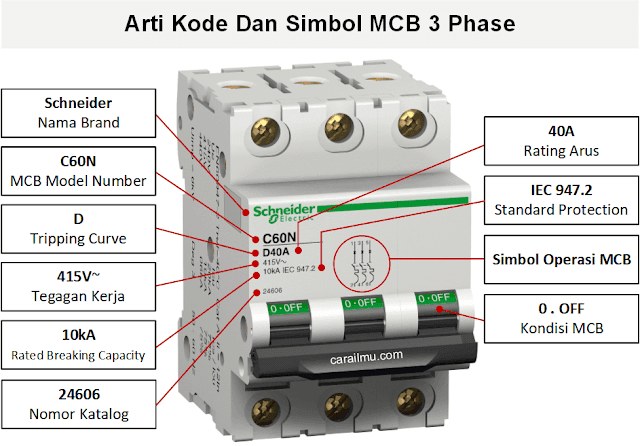

Berikut ini merupakan arti kode dan simbol MCB 3 phase yang bermerek Schneider yang sering digunakan di gedung, kantor, pabrik dll.
Schneider Electric, Tulisan Schneider Electric pada MCB 3 phase merupakan nama brand atau merek dari mcb itu sendiri.
C60N, Arti Kode C60A pada MCB adalah Nomor Model (Model Number) dari MCB 3 phase merek Schneider. Kode pada merek lain tentu saja berbeda.
D, Arti kode D pada MCB merupakan Kurva Trip (Tripping Curve) dari MCB yaitu D. Berikut ini merupakan kurva trip MCB D.
Dari gambar di atas dapat dijelaskan bahwa MCB dengan kurva D memiliki karakteristik tripping yaitu MCB akan trip jika arus AC yang melewatinya sebesar 10 – 20 kali arus nominalnya (10 -20 x In). Sedangkan untuk arus DC sebesar 15 – 30 kali arus nominalnya (15 – 30 x In).
40, Kode 40 pada MCB merupakan rating arus dari MCB tersebut yaitu sebesar 40 A. MCB akan trip jika arus yang melewatinya lebih dari 40 Ampere.
IEC 947.2, Arti kode IEC 947.2 merupakan kode standarisasi Circuit Breaker yang diatur oleh IEC (International Electrotechnical Commission) yaitu IEC/EN 60947-2.
415V~, Kode 415V merupakan tegangan kerja atau tegangan yang dibutuhkan agar MCB dapat bekerja yaitu 415 Volt. Sedangkan simbol ~ merupakan simbol listrik bolak balik (AC).
10kA, Arti kode 10kA pada MCB adalah Rated Breaking Capacity yaitu arus hubung singkat maksimum yang bisa dilalui tanpa merusak MCB. Jika arus yang dialirkan lebih dari 10kA atau 10000 A maka MCB akan rusak.
Simbol Operasi MCB, Terlihat pada gambar bahwa terdapat simbol operasi MCB dengan enam terminal yaitu tiga terminal input (1, 3, 5) dan juga tiga terminal output (2, 4, 6). Simbol tersebut menandakan jenis MCB 3 pole (3 kabel phase yang diproteksi). Simbol tersebut juga disebut sebagai diagram 1 garis MCB yang berfungsi sebagai proteksi short circuit dan overload.
24606, Kode 24606 pada MCB merupakan Catalog Number (nomor katalog) dari MCB. Nomor digunakan untuk mempermudah identifikasi dan pencarian jenis MCB.
0 . OFF, Kode 0 . OFF pada MCB menunjukkan kondisi atau indikator MCB yang sedang OFF (memutuskan aliran listrik). Sedangkan kode lainnya adalah 1 . ON yang menunjukkan kondisi MCB sedang ON (menghubungkan aliran listrik).
