Mengenal 8 Perlengkapan / Komponen PHB TR

09 Februari 2023

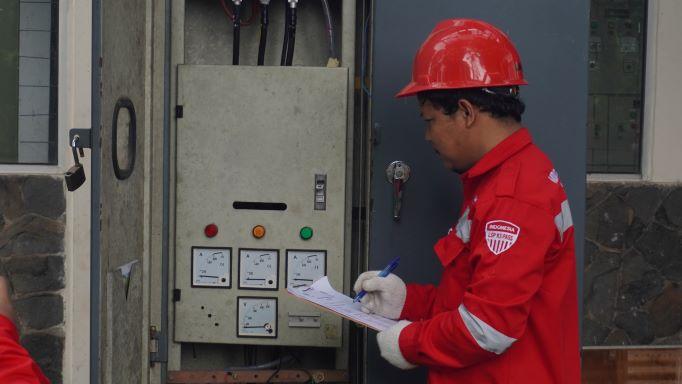

PBH TR dapat dijumpai pada suatu gardu distribusi, baik itu gardu portal, gardu cantol, gardu beton, gardu mobil maupun gardu kios. Di dalam panel hubung bagi tegangan rendah terdapat beberapa perlengkapan atau komponen yang memiliki peran dan fungsi masing-masing.

Berikut ini merupakan perlengkapan atau komponen dan bagian-bagian yang ada pada Panel Hubung Bagi Tegangan Rendah (PHB TR) yang ada di Gardu Distribusi.

1. Kerangka

bagian-bagian komponen phb tr

Kerangka merupakan box panel listrik yangberfungsi melindungi dan sebagai tempat peletakan semua komponen / perlengkapan di dalamnya. Panel ini terbuat dari benda logam anti karat yang dilengkapi dengan kunci pintu agar aman dari tindakan pencurian.

2. Saklar Utama

bagian-bagian komponen phb tr

Saklar Utama berfungsi untuk menghubungkan dan memutuskan aliran listrik dari output tranasformator menuju rel tembaga (untuk pembagian jurusan) yang nantinya akan diteruskan ke jaringan tegangan rendah. Saklar utama ini berbentuk seperti tuas (pegangan) yang dapat dioperasikan dengan cara mengarahkannya ke kiri atau ke kanan.

3. NH / NT Fuse

bagian-bagian komponen phb tr

NH atau NT fuse merupakan alat proteksi (pengaman) yang ada di dalam PHB TR. NH Fuse akan bekerja dengan cara melebur apabila nilai arus melewati batas maksimum NH fuse yang terpasang, akibat adanya gangguan. Apabila NH fuse melebur maka aliran listrik yang terhubung ke JTR terputus.

4. Rel Tembaga

bagian-bagian komponen phb tr

Rel Tembaga pada PHB TR berfungsi untuk menghubungkan sirkit utama (saklar utama) ke beberapa jurusan. Ada 3 rel tembaga untuk fasa dan 1 rel untuk netral. Output dari saklar utama dihubungkan dengan rel tembaga ini.

5. Alat Ukur Arus (I) dan Tegangan (V)

bagian-bagian komponen phb tr

PHB TR yang modern telah dilengkapi dengan alat ukur arus dan tegangan yang memudahkan teknisi listrik untuk mengetahui nilai besaran arus dan tegangannya. Alat ukur ini terpasang pada bagian dalam panel.

6. Sistem Pentanahan (Grounding)

PHB TR dilengkapi dengan terminal pentanahan yang dihubungkan dengan sistem pentanahan yang telah terpasang baik. Selain itu ada sistem pentanahan yang terhubung ke body panel sehingga arus listrik yang bocor ke Body diteruskan ke tanah / bumi.

7. Lampu Indikator

bagian-bagian komponen phb tr

Lampu indikator / kontrol pada PHB TR berfungsi sebagai penanda adanya tegangan pada fasa R, S dan T. Lampu ini dipasang di pintu panel agar dapat memudahkan teknisi PLN mengetahui apakah setiap Fasa masih ada tegangan atau tidak.

8. Komponen Pendukung

Suatu PHB TR modern dilengkapi dengan beberapa komponen pendukung seperti lampu penerangan di dalam panel yang memberikan penerangan teknisi untuk melihat kondisi di dalam panel saat malam hari.

Selain itu ada terminal kotak kontak yang dapat digunakan oleh teknisi sebagai sumber listrik. Terdapat juga MCB (miniatur circuit breaker) yang berfungsi sebagai alat proteksi dari komponen seperti lampu, alat ukur, dan kotak kontak tadi.

sumber : carailmu. com
